การสร้างหน้าต่างจากไฟล์ DWG สำหรับผู้พึ่งใช้งาน.....................

ขั้นตอน  =

1.   เมื่อเรานำไฟล์ DWG เข้ามาเรียบร้อยแล้ว เราจะมาทำการสร้างหน้าต่าง (ตามรูปภาพ)




2.   ขั้นตอนแรกเราก็จะมาทำการตั้งค่า Slab เพื่อใช้ในการสร้างหน้าต่าง เมื่อตั้งค่าเสร็จให้เลือก  OK




3.   เลือกคุมพื้นที่หน้าต่างที่เราจะทำการ Draft




4.   ใช้คำสั่ง Subtract from Polygon ลบพื้น  เพื่อเราจะทำขอบหน้าต่าง




5.   เมื่อได้ขอบหน้าต่างด้านนอกเสร็จ  เราจะมาทำการตั้งค่า  ขอบหน้าต่างด้านใน เมื่อตั้งค่าเสร็จให้คลิก OK




6.   เริ่มจากการสร้างขอบด้านซ้ายตามรูป ใช้คำสั่ง Subtract from Polygon ลบพื้น  เพื่อเราจะทำขอบหน้าต่างด้านใน




7.   ขั้นตอนต่อไป เราจะมาทำขอบหน้าต่างด้านขวา ตั้งค่าอีกครั้งเนื่องจากขอบด้านใน เป็นหน้าต่างบานสไลด์ระดับขอบจึงไม่เท่ากัน เราจึงต้องทำการตั้งค่าใหม่ก่อน เมื่อตั้งค่าเสร็จให้คลิก OK




8.   เราจะมาทำการสร้างขอบด้านขวาอีกครั้ง ใช้คำสั่ง Subtract from Polygon ลบพื้น  เพื่อเราจะทำขอบหน้าต่างด้านในด้านขวา

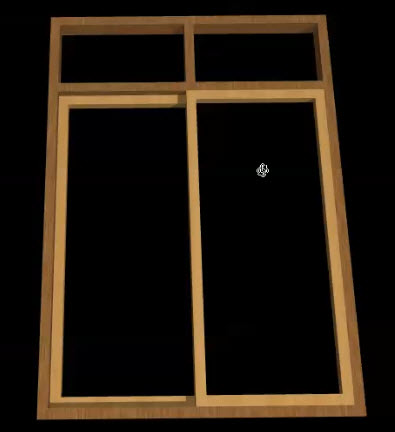

เมื่อสร้างเสร็จจะออกมาดังรูป จะสังเกตุได้ว่าเราได้ขอบหน้าต่างบานสไลด์แล้วแต่ยังขาดกระจก


9.   เมื่อได้ขอบหน้าต่างเสร็จเรียบร้อยแล้ว  เราจะมาทำการใส่กระจกให้กับหน้าต่างกัน เข้ามาที่การตั้งค่า Slab เมื่อตั้งค่าให้กด OK




10.   เมื่อตั้งค่าเสร็จเราก็จะมาทำสร้างกระจก ให้ครอบตามเส้นดราฟ 1,2,3 เว้นไว้ช่องเพราะระดับไม่เท่ากัน




11.   ยังเหลือหน้าต่างอีกช่องที่เรายังไม่ได้ใส่กระจก เราจะมาตั้งค่าก่อนใส่กระจกลงไป




12.   เมื่อตั้งค่าเสร็จเลือกครอบช่องที่ 4  เป็นอันว่าเสร็จเรียบร้อย

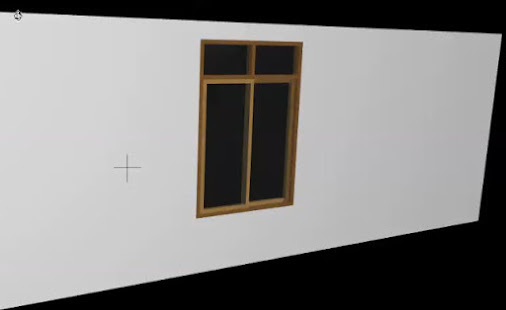

เมื่อใส่กระจกเสร็จแล้วจะได้หน้าต่างเหมือนในรูป เราสามารถปรับเปลี่ยนสีได้ตามใจชอบ



13.   ขั้นตอนสุดท้ายเราจะมาทำการ SAVE หน้าต่างไว้เพื่อนำไปใช้งานอื่น ๆ  ให้ทำตามรูปภาพได้เลย



ต้องเลือกวัตถุก่อน  SAVE นะค่ะ






14.   เมื่อ SAVE หน้าต่างเสร็จแล้ว เราสามารถเรียกมาใช้งานได้เลย ขั้นตอนง่าย ๆ และประหยัดเวลามากค่ะ
