 มันใช้งานยังไงครับ


หน้า: [1]
ผู้เขียน หัวข้อ: มันใช้งานยังไงครับ  (อ่าน 4551 ครั้ง)
arch_tect05
สมาชิกใหม่
*

พลังน้ำใจ : 0
ออฟไลน์ ออฟไลน์

กระทู้: 32


« เมื่อ: กุมภาพันธ์ 05, 2015, 08:15:00 AM »
แบ่งปัน

รบกวนผู้รู้ช่วยชี้แน่ะด้วยครับผมยังงงกับมันอยู่เลย
บันทึกการเข้า

civil23
สมาชิกใหม่
*

พลังน้ำใจ : 5
ออฟไลน์ ออฟไลน์

กระทู้: 30


« ตอบ #1 เมื่อ: กุมภาพันธ์ 05, 2015, 03:45:21 PM »
แบ่งปัน

เป็นแสดงการเสริมเหล็กในโครงสร้าง คสล.ครับ โดยแสดงผลในรูปแบบ 3D ใช้สำหรับทำ Shop drawing แสดง detail การเสริมเหล็ก
และสามารถทำ Bar cut list ส่งให้หน้างาน รวมถึงสรุปปริมาณเหล็กเสริมทั้งหมดได้ครับ
บันทึกการเข้า

PHAISAN
สมาชิกใหม่
*

พลังน้ำใจ : 1
ออฟไลน์ ออฟไลน์

กระทู้: 13


อีเมล์
« ตอบ #2 เมื่อ: กุมภาพันธ์ 27, 2015, 08:15:54 AM »
แบ่งปัน

ขออธิบายอย่างนี้นะครับ

Eptar Reinforcement เป็น Add On สำหรับโปรแกรม ArchiCAD ปัจจุบัน version 18 ต้องใช้กับ Eptar Version 1.33

ตัว Add On เป็นโปรแกรมเสริมที่ใช้ในการเขียนแบบงานเหล็กเสริมโครงสร้าง  ชิ้นส่วนโครงสร้างหลักๆ ประกอปด้วย

        Crowing
        Column
        Beam

เมื่อสร้าง Model Reinforcement ตามต้องการ  จากนั้นเลือก Model ที่ต้องการแล้วใช้คำสั่ง Cut List เพื่อให้โปรแกรมคำนวณปริมาณเหล็กเสริม
แสดงผลออกมาในรูปตาราง  รายละเอียดตาม



จากนั้น Export ตารางนี้ Save As เป็น file .txt  แล้วเปิดด้วยโปรแกรม Spread Sheet เช่น Excel ต่อยอดข้อมูลไปใช้ในการทำ BOQ ต่อไป

นอกเหนือจากการใช้คำนวณปริมาณงานเหล็กแล้ว  ยังประยุกต์เพื่อเคลียแบบก่อสร้างได้เนื่องจากแบบเป็น 3 มิติ



จากภาพจะทำให้เราเห็นรายละเอียดได้ทั้งหมด  ว่าจะต้องติดตั้งเหล็กเช่นไร  หลบเหล็ก ดุ้งเหล็กเช่นไร  เหล็กด้านใดสำคัญ ฯลฯ

จากภาพจะเห็นได้ว่าเราสามารถทำ Shop Drawing ที่มีความน่าสนใจและสวยงาม  เห็นรายละเอียดครบถ้วน  มีความถูกต้องเพื่อนำไปคำนวณปริมาณ

จากที่ได้ใช้งานถือว่าเป็น Add On ที่มีความสามารถเพียงพอ เมื่อผนวกกับความสามารถของ AC18 ทำให้เราได้เห็นรูปแบบงานโครงสร้างในอีกมิติได้อย่างน่าสนใจ

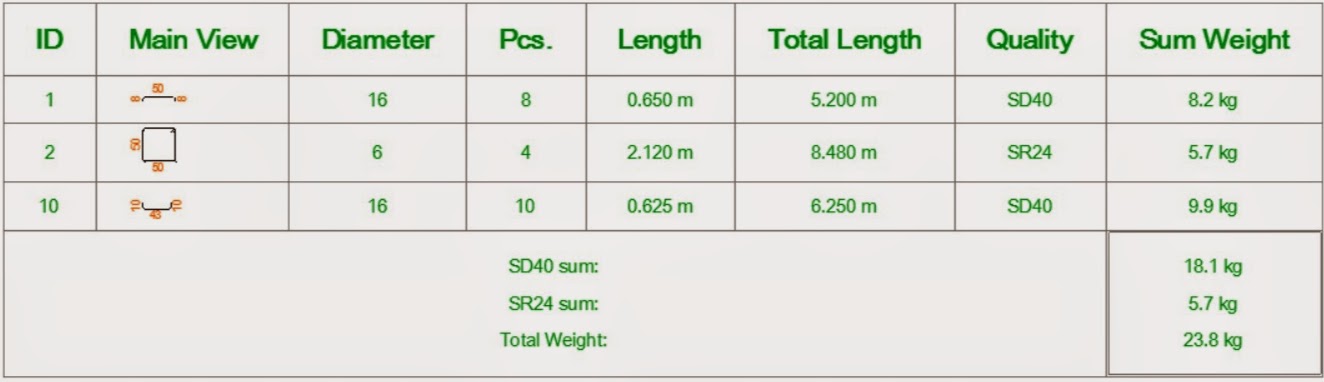

* table.jpg (81.46 KB, 1332x387 - ดู 495 ครั้ง.)
บันทึกการเข้า
